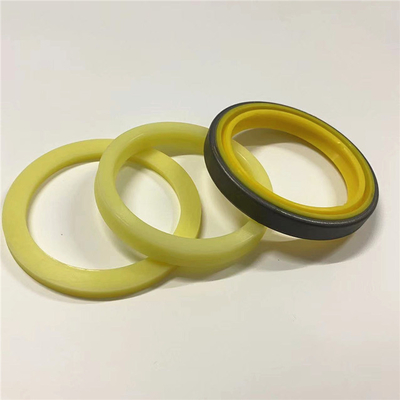

4J3515 εξάρτηση σφραγίδων διακοπτών
4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220
1K6982 μέρη 12E, 140B, 14G, 16, 16G, 215, 215B, 227, 245, 245B, 44, 5S, 613, 613C, 615, 621, 621B, 621E, 623, 623B, 623E, 627B, 627E, 630B, 631C, 633, 633C, 633D, 637D, 637E, 639D, 651, 666, 6A, 6S, 776, 785 ΣΦΡΑΓΙΔΩΝ
Συμβατά πρότυπα εξοπλισμού: 1K6982:
ΕΚΣΑΚΑΦΕΑΣ 5S 6A 6S 7A 814S 824S 8A 9A
ΕΚΣΚΑΦΕΑΣ 215 215B 245 245B
ΥΔΡΑΥΛΙΚΟΣ ΕΛΕΓΧΟΣ 44
ΕΝΣΩΜΑΤΩΜΕΝΟ TOOLCARRIER IT18 IT18B IT28 IT28B
ΣΥΜΠΙΕΣΤΗΣ 826C ΥΛΙΚΩΝ ΟΔΌΣΤΡΩΣΗΣ
ΕΜΠΟΡΟΣ ΞΥΛΕΊΑΣ 227
ΓΚΡΕΙΝΤΕΡ 12E 140B 14G 16 16G ΜΗΧΑΝΩΝ
ΣΚΑΡΙΦΙΣΤΗΡΑΣ 951 977
ΦΟΡΤΩΤΗΣ 943 953 955C 955H 955K 955L 973 977D 977H 977K 983 ΔΙΑΔΡΟΜΗΣ
ΔΙΑΔΡΟΜΉ-ΤΥΠΟΣ SR D6H D7F D7G D7H D9G ΤΡΑΚΤΕΡ D4E D5B D5H D6D D6E D6E
ΦΟΡΤΗΓΟ 785
ΒΑΓΟΝΙ ΕΜΠΟΡΕΥΜΆΤΩΝ 776
ΜΠΟΥΛΝΤΟΖΑ 814B 824C 834B ΡΟΔΩΝ
ΦΟΡΤΩΤΗΣ 916 926 936 950 966C 980 980B 988 992 G926 G936 ΡΟΔΩΝ
ΜΕΤΑΛΛΟΥΡΓΙΚΗ ΞΎΣΤΡΑ 613 613C 615 621 621B 621E 623B 627B 630B 633 633D 639D ΡΟΔΩΝ
ΤΡΑΚΤΕΡ 621B 621E 623 623E 627B 627E 631C 633C 637D 637E 651 666 ΡΟΔΩΝ
Αυτή η μηχανή έχει ένα σύστημα ψύξης τύπων πίεσης που είναι εξοπλισμένο με τις προσφορές διακλαδώσεων γραμμών (9).A πίεσης τύπων συστημάτων ψύξης δύο πλεονεκτήματα:
Το σύστημα ψύξης μπορεί να λειτουργήσει ακίνδυνα σε μια θερμοκρασία που είναι υψηλότερη από το κανονικό σημείο βρασμού του νερού.
Το σύστημα ψύξης αποτρέπει τη δημιουργία κοιλότητας στην υδραντλία. Η δημιουργία κοιλότητας είναι ο ξαφνικός σχηματισμός των φυσαλίδων χαμηλής πίεσης στα υγρά από τις μηχανικές δυνάμεις. Ο σχηματισμός των τσεπών αέρα ή ατμού είναι δυσκολότερος μέσα σε ένα σύστημα ψύξης τύπων πίεσης. Η γραμμή διακλαδώσεων (9) αποτρέπει τη δημιουργία κοιλότητας από την υδραντλία. Η γραμμή διακλαδώσεων (9) παρέχει μια σταθερή ροή του ψυκτικού μέσου στην υδραντλία. Σημείωση: Σε αέρος-αέρος τα συστήματα, ένα μίγμα ψυκτικού μέσου με ένα ελάχιστο 30 αιθυλενίου γλυκόλης τοις εκατό αντιψυκτικού βάσεων πρέπει να χρησιμοποιηθεί για την αποδοτική απόδοση υδραντλιών. Αυτό το μίγμα κρατά τη σειρά θερμοκρασίας δημιουργίας κοιλότητας του ψυκτικού μέσου αρκετά υψηλού για την αποδοτική απόδοση. Αναφερθείτε στο εγχειρίδιο λειτουργίας και συντήρησης, «ικανότητες ξαναγεμισμάτων και συστάσεις» για περισσότερες πληροφορίες για τα συνιστώμενα μίγματα ψυκτικού μέσου.
Απεικόνιση 1 g01123296
(1) κεφάλι κυλίνδρων
(2) κατοικία ρυθμιστών θερμοκρασίας ύδατος
(3) δεξαμενή επέκτασης
(4) μάνικα παράκαμψης
(5) φραγμός κυλίνδρων
(6) ελαιοψυκτήρας
(7) υδραντλία
(8) θερμαντικό σώμα
(9) η υδραντλία γραμμών διακλαδώσεων (7) είναι στη δεξιά πλευρά του φραγμού κυλίνδρων. Η υδραντλία οδηγείται από μια ζώνη που τροφοδοτείται από την τροχαλία στροφαλοφόρων αξόνων. Το ψυκτικό μέσο μπορεί να εισαγάγει την υδραντλία σε τρεις θέσεις:
Κολπίσκος στο κατώτατο σημείο της υδραντλίας
Η μάνικα παράκαμψης (4) που είναι στην κορυφή της υδραντλίας
Η γραμμή διακλαδώσεων που είναι στην κορυφή του νερού pumpCoolant από το κατώτατο σημείο του θερμαντικού σώματος τραβιέται στον κατώτατο κολπίσκο της αντλίας από την περιστροφή στροφείων. Το ψυκτικό μέσο βγαίνει το πίσω μέρος της αντλίας άμεσα στην κοιλότητα ελαιοψυκτήρων του φραγμού. Όλο το ψυκτικό μέσο περνά μέσω του πυρήνα του ελαιοψυκτήρα και το ψυκτικό μέσο εισάγει την εσωτερική πολλαπλή νερού του φραγμού κυλίνδρων. Η πολλαπλή διασκορπίζει το ψυκτικό μέσο στους υδροθαλάμους γύρω από τους τοίχους κυλίνδρων.
